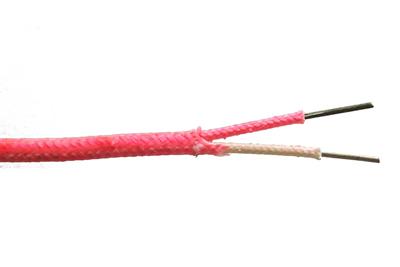

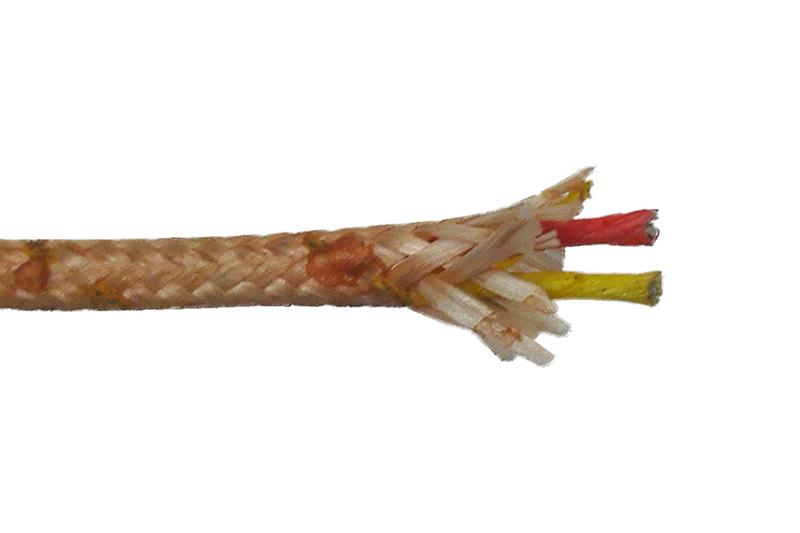

Cable de compensación para termopar

Material de aislación proporcionado
Material aislante Temperatura máxima a largo plazo Temperatura máxima a corto plazo Resistencia a la abrasión Resistencia a la humedad Resistencia a la corrosión
FEP 200℃ 260℃ Excelente Excelente Excelente
PFA 260℃ 290℃ Buena Excelente Excelente
PVC 105℃ 105℃ Buena Excelente Buena
Mica 650℃ 705℃ Buena Común Buena
Fibra de vidrio 400℃ 500℃ Buena Buena Buena
Sílice vítreo 800℃ 1100℃ Común Baja Baja
PTFE 260℃ 316℃ Buena Excelente Excelente
KAPTON 316℃ 427℃ Excelente Excelente Excelente
Caucho de silicona 200℃ 200℃ Buena Excelente Buena
Fibra cerámica 1200℃ 1600℃ Común Baja Baja

Material de blindaje interno proporcionado
lámina de aluminio, cable de cobre, cable de cobre revestido en níquel, cable de cobre estañado, cable de cobre revestido en plata, acero inoxidable 304, Inconel 600, Inconel 625

Material de blindaje externo proporcionado
cable de cobre, cable de cobre revestido en níquel, cable de cobre estañado, cable de cobre revestido en plata, acero inoxidable 304, Inconel 600, Inconel 625.

Cantidad de aleaciones del cable de compensación
No. Grado del termopar Grado de aleación
Polo positivo Polo negativo
SC S (rodio-platino 10 / platino) SPC (cobre) SNC (cobre-níquel)
NC N (níquel - cromo - silicio / níquel- silicio) NPC (Fe) NNC (Cu-Ni)
KCB K(cobre-constantán) KPCB (Cu) KNCB (Cu-Ni)
KX K (níquel- cromo/níquel- silicio) KPX (níquel-cromo) KNX (níquel-silicio / níquel- aluminio)
EX E (níquel-cromo / cobre-níquel) EPX (níquel-cromo) ENX (Cu-Ni)
JX J (Fe-Cu-Ni) JPX (Fe) JNX (Cu-Ni)
TX T(cobre-Cu-Ni) TPX (Cu) TNX (Cu-Ni)
También fabricamos estos cables de aleación para su utilización en cables de compensación:
Grado del termopar Grado del cable de compensación Polo positivo del cable Polo negativo del cable Potencial termoeléctrico en 100℃ y error permitido/mV Potencial termoeléctrico en 200℃ y error permitido/mV
Nombre componente código Nombre componente código Potencia termoeléctrico Error permitido Potencia termoeléctrico Error permitido
Normal Precisión Normal Precisión
S SC Cobre Cu SPC Cobre-níquel CuNi0.6 SNC 0.645 ±0.037 ±0.023 1.44 ±0.057 -
K KX Níquel-cromo NiCr10 KPX Níquel silicio NiSi3 KNX 4.095 ±0.105 ±0.063 8.317 ±0.100 ±0.060
K KC Cobre Cu KPC Constantán CuNi40 KNC 4.095 ±0.105 ±0.063 - - -
E EX Níquel-cromo NiCr10 EPX Constantán CuNi45 ENX 6.317 ±0.170 ±0.102 13.419 ±0.183 ±0.111
J JX hierro Fe JPX Constantán CuNi45 HNX 5.268 ±0.135 ±0.081 10.777 ±0.183 ±0.083
T TX Cobre Cu TPX Constantán CuNi45 TNX 4.277 ±0.047 ±0.024 9.286 ±0.080 ±0.043
Códigos de color de la norma nacional
Cable compensación para termopar suministrado por OHMALLOY
